什么叫ic芯片?ic芯片作用是什么?，ic芯片作為電子產品的核心在電子領域發揮了巨大的作用，由于電路越來越小型化，我們不得不將大體積的電子元件縮小，而ic芯片則是要將它們連接起來，對于一塊1平方厘米的芯片中可集成幾百萬個電子元件，可想而知ic芯片的作用之強大。下面我們來了解一下IC芯片。

這些年來，IC 持續向更小的外型尺寸發展，使得每個芯片可以封裝更多的電路。這樣增加了每單位面積容量，可以降低成本和增加功能-見摩爾定律，集成電路中的晶體管數量，每兩年增加一倍?？傊?，隨著外形尺寸縮小，幾乎所有的指標改善了-單位成本和開關功率消耗下降，速度提高。但是，集成納米級別設備的IC不是沒有問題，主要是泄漏電流(leakage current)。因此，對于最終用戶的速度和功率消耗增加非常明顯，制造商面臨使用更好幾何學的尖銳挑戰。這個過程和在未來幾年所期望的進步，在半導體國際技術路線圖(ITRS)中有很好的描述。

什么叫ic芯片?

IC芯片介紹

IC芯片也稱集成電路，集成電路(integrated circuit)是一種微型電子器件或部件。采用一定的工藝，把一個電路中所需的晶體管、電阻、電容和電感等元件及布線互連一起，制作在一小塊或幾小塊半導體晶片或介質基片上，然后封裝在一個管殼內，成為具有所需電路功能的微型結構;其中所有元件在結構上已組成一個整體，使電子元件向著微小型化、低功耗、智能化和高可靠性方面邁進了一大步。它在電路中用字母“IC”表示。集成電路發明者為杰克·基爾比(基于鍺(Ge)的集成電路)和羅伯特·諾伊思(基于硅(Si)的集成電路)。當今半導體工業大多數應用的是基于硅的集成電路。

IC芯片結構

電路形成于硅基板上，電路具有至少一輸出/輸入墊。固定封環形成于硅基板上，并圍繞電路及輸出/輸入墊。接地環形成于硅基板及輸出/輸入墊之間，并與固定封環電連接。防護環設置于硅基板之上，并圍繞輸出/輸入墊，用以與固定封環電連接。

IC芯片特點

IC芯片具有體積小，重量輕，引出線和焊接點少，壽命長，可靠性高，性能好等優點，同時成本低，便于大規模生產。它不僅在工、民用電子設備如收錄機、電視機、計算機等方面得到廣泛的應用，同時在軍事、通訊、遙控等方面也得到廣泛的應用。用集成電路來裝配電子設備，其裝配密度比晶體管可提高幾十倍至幾千倍，設備的穩定工作時間也可大大提高。

IC芯片種類

為了方便理解以下內容集成電路即是IC芯片。

1.按功能結構分

IC又可稱為集成電路，按其功能、結構的不同，可以分為模擬集成電路、數字集成電路和數/?；旌霞呻娐啡箢?。

模擬集成電路又稱線性電路，用來產生、放大和處理各種模擬信號(指幅度隨時間變化的信號。例如半導體收音機的音頻信號、錄放機的磁帶信號等)，其輸入信號和輸出信號成比例關系。而數字集成電路用來產生、放大和處理各種數字信號(指在時間上和幅度上離散取值的信號。例如3G手機、數碼相機、電腦CPU、數字電視的邏輯控制和重放的音頻信號和視頻信號)。

2.按制作工藝分

集成電路按制作工藝可分為半導體集成電路和膜集成電路。

膜集成電路又分類厚膜集成電路和薄膜集成電路。

3.按集成度高低分

集成電路按集成度高低的不同可分為：

SSIC 小規模集成電路(Small Scale Integrated circuits)；

MSIC 中規模集成電路(Medium Scale Integrated circuits)；

LSIC 大規模集成電路(Large Scale Integrated circuits)；

VLSIC 超大規模集成電路(Very Large Scale Integrated circuits)；

ULSIC特大規模集成電路(Ultra Large Scale Integrated circuits)；

GSIC 巨大規模集成電路也被稱作極大規模集成電路或超特大規模集成電路(Giga Scale IntegraTIon)。

4.按導電類型不同分

集成電路按導電類型可分為雙極型集成電路和單極型集成電路，他們都是數字集成電路。

雙極型集成電路的制作工藝復雜，功耗較大，代表集成電路有TTL、ECL、HTL、LST-TL、STTL等類型。單極型集成電路的制作工藝簡單，功耗也較低，易于制成大規模集成電路，代表集成電路有CMOS、NMOS、PMOS等類型。

5.按用途分

集成電路按用途可分為電視機用集成電路、音響用集成電路、影碟機用集成電路、錄像機用集成電路、電腦(微機)用集成電路、電子琴用集成電路、通信用集成電路、照相機用集成電路、遙控集成電路、語言集成電路、報警器用集成電路及各種專用集成電路。

6.按應用領域分

集成電路按應用領域可分為標準通用集成電路和專用集成電路。

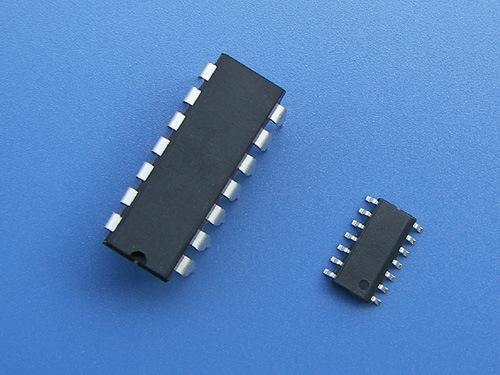

按外形分集成電路按外形可分為圓形(金屬外殼晶體管封裝型，一般適合用于大功率)、扁平型(穩定性好，體積小)和雙列直插型。

ic芯片作用是什么?

集成電路的作用

1、減少元器件的使用。集成電路的誕生，小規模的集成電路使內容元器件的數量減少，在零散元器件上有了很大的技術提高。

2、產品性能得到有效提高。將元器件都集合到了一起，不僅減少了外電信號的干擾，也在電路設計方面有了很大的提升，提高了運行速度。

3、更加方便應用。一種功能對應一種電路，將一種功能集中成一個集成電路，如此一來，在以后應用中，要什么功能就可以應用相應的集成電路，從而大大方便了應用。

集成電路是一種微型電子器件或部件。采用一定的工藝，把一個電路中所需的晶體管、二極管、電阻、電容和電感等元件及布線互連一起，制作在一小塊或幾小塊半導體晶片或介質基片上，然后封裝在一個管殼內，成為具有所需電路功能的微型結構;其中所有元件在結構上已組成一個整體，使電子元件向著微小型化、低功耗和高可靠性方面邁進了一大步。它的英文(integrated circuit)用字母“IC”表示。集成電路技術包括芯片制造技術與設計技術，主要體現在加工設備，加工工藝，封裝測試，批量生產及設計創新的能力上。

什么叫ic芯片?ic芯片作用是什么?內容就到這里，如今越來越多的電路以集成芯片的方式出現在設計師手里，使電子電路的開發趨向于小型化、高速化。越來越多的應用已經由復雜的模擬電路轉化為簡單的數字邏輯集成電路。
